機床采用臥式車床布局,數控系統控制橫（X）、縱（Z）兩坐標移動。由于機床采用獨立主軸結構,前后軸承采用日本NSK精密軸承,使得機床主軸具有高速、高精度的特點。床鞍及滑板的導軌均為滾柱直線導軌，具有較高的定位精度及穩定性。X向、Z向最大快移速度可達到20m/min。主要承擔各種軸類及盤類零件的半精加工及精加工。能夠?qū)Ω鞣N軸類和盤類零件自動完成內外圓柱面、圓錐面、圓弧面、端面、切槽、倒角等工序的切削加工，并能車削公制直螺紋、端面螺紋及英制直螺紋和錐螺紋等。

一、產品簡介與應用領域

　　CKA —L系列數控車床是我公司新開發的一種高速型新產品。該機床具有較高的經濟性及實用性，機床采用臥式車床布局,數控系統控制橫（X）、縱（Z）兩坐標移動。由于機床采用獨立主軸結構,前后軸承采用日本NSK精密軸承,使得機床主軸具有高速、高精度的特點。床鞍及滑板的導軌均為滾柱直線導軌，具有較高的定位精度及穩定性。X向、Z向最大快移速度可達到20m/min。主要承擔各種軸類及盤類零件的半精加工及精加工。能夠?qū)Ω鞣N軸類和盤類零件自動完成內外圓柱面、圓錐面、圓弧面、端面、切槽、倒角等工序的切削加工，并能車削公制直螺紋、端面螺紋及英制直螺紋和錐螺紋等，適合于多品種，中小批量產品的生產，對復雜、高精度零件尤能顯示優越性。

產品主要應用于家電及IT產業。

二、主要結構特點

1、機床采用傳統的臥式車床布局。整體設計，密封性好，符合安全標準。床身、床腿等主要基礎件均采用樹脂砂鑄造，人工時效處理，整機穩定性優越。

2、 機床縱、橫向運動軸采用伺服電機直接驅動、精密滾珠絲杠副、精密滾柱直線導軌、高剛性精密復合軸承傳動，脈沖編碼器位置檢測反饋的的半閉環控制系統。

3、 采用主軸伺服電機，無級調速，程序可連續運轉，大大提高了加工效率。

4、 主軸轉速高，調速范圍寬，整機噪音低。

5、 機床的外觀設計與國際接軌，造型新穎獨特，防水、防屑，維護方便。

6、 主軸通孔直徑大，通過棒料能力強，適用范圍廣。

7、 機床操作系統按照人機工程學原理，操縱箱獨立并旋轉設置，可任意位置移動，方便了操作者就近對刀，是人性化設計的體現。

8、 床鞍及滑板導軌采用滾柱直線導軌，移動速度快、精度高，無爬行。

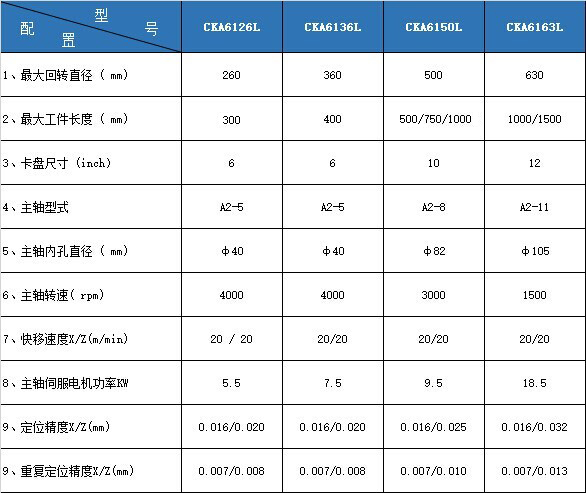

技術參數
